Как выбрать свою  AR-15.

Написано по мотивам статьи Eric Hung (Эрик Ханг) “Best AR-15 Buyer’s Guide: How to Choose Your First AR-15”

Какой карабин на базе AR-15 лучший ? Мы попробуем Вам помочь разобраться.

К тому времени, когда Вы прочитаете это руководство, вы будете знать все о том, как работает AR-15 и как различные конфигурации влияют на производительность.

Вы поймете, какой AR-15 подходит конкретно под Ваши потребности. И, конечно же, мы позволим себе некоторые рекомендации по брендам и моделям, основанные на нашем собственном опыте.

По ходу статьи вы столкнетесь с новыми названиями на английском языке, слэнге на русском и переводом, буквальным или близким по смыслу, это необходимость, поскольку многие запчасти называют по разному. Абсолютно точно перевести некоторые предметы и процессы довольно сложно, поэтому пользователи AR-15 используют английские слова для обозначений. Например, upper (аппер (верхний ресивер) или barrel nut (баррел нат, ствольная гайка), на самом деле, определенной формы гайка, при помощи которой, ствол крепится к верхнему ресиверу).

В Украине представлено большинство брендов - производителей карабинов на базе AR-15.

От самой бюджетной NORINCO CQ-A до POF-USA P-415

Почему AR-15?

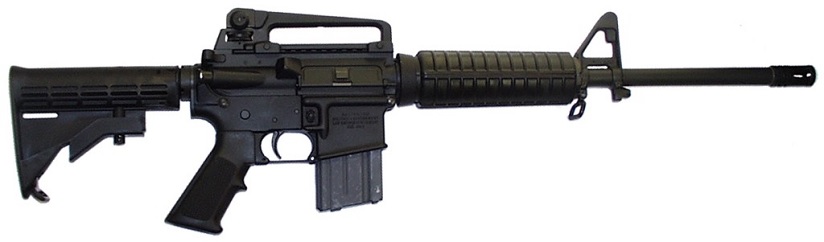

Типичный AR-15

AR-15 является одним из наиболее популярных карабинов по многим причинам. На мой взгляд, есть три основных причины для этого:

1. Аутентичность

Используется во многих армиях мира и в первую очередь в американской.

Бойцы Сил Специальных Операций Армии США

Или, скорее, они выглядят как M4 и M16, которые используют американские военные.

Гражданский AR-15 является полуавтоматическим, по сравнению с армейским, у которого есть возможностью ведения автоматического огня.

Это означает, что одно нажатие на спусковой крючок дает возможность произвести один выстрел. В автоматическом режиме одно нажатие дает непрерывное количество выстрелов, пока не разрядится магазин.

2. Особенности

Устройство AR-15

У AR-15 очень легкая отдача, по сравнению с другим оружием в калибре 5.56x45mm (.223). А также этот карабин очень эргономичный по сравнению с другими популярными карабинами, такими например как АК.

3. Модульная конструкция

AR-15 состоит в основном из двух больших сегментов, нижняя часть ловер (lower receiver) и верхняя аппер (upper receiver), которые могут быть разобщены в считанные секунды.

AR-15 Lower Receiver

LaRue Upper Receiver

AR-15 может выполнять практически любые задачи для стрелкового оружия, от стрельбы на дальние дистанции (около 600m), до использования в ближнем бою в ограниченном пространстве  (CQB(Close Quarter Battle). Достаточно просто поменять аппер.

50 Beowulf

5,56x45 и .50 Beowulf

Вы можете поставить на Ваш ловер практически любой аппер начиная от .22 LR до .50 Beowulf.

Ninja AR-15 J Нет предела совершенству!

Конечно это шутливое фото, но оно отражает бесчисленное количество продукции, которую можно установить на Ваш AR-15 для внешнего вида, удобства, производительности, скорости оперирования с карабином ! Чтобы Вы могли настроить и подстроить свой карабин исключительно под свои нужды и антропометрические данные.

Есть много советов, особенно в интернете, что на арку нужно повесить это и вот то, и еще вот это, что в итоге превращает Вас в ходячий магазин для нинзя или делает слишком “тактикульным” .J

Но, это ваше оружие и ваши деньги, так что делайте  то, что вы считаете нужным, до тех пор, пока ваше оружие остается безопасным и законным. Но ... может быть Вы немного перестарались ?)))

AR-15 История

Происхождение

Некоторые другие калибры в сравнении с 5,56х45

Юджин Моррисон Стоунер  (Eugene Stoner) разработал AR-15 во время работы в Armalite в  1950-х годах (в армейском контракте пошла как М-16) в качестве легкого по весу карабина под калибр 5.56x45mm (.223), взамен AR-10 распространенного тогда калибра 7.62x51mm (.308). Легкие боеприпасы позволили пехотинцам нести больше боекомплекта. А патронов много не бывает !

Название

Фото в момент стрельбы из M16 во Вьетнаме

В 1959 году Armalite продал права на AR-10 и AR-15 компании “Кольт” (“ Colt”). "AR" на самом деле означает "Armalite", а не распространенное заблуждение "Автоматическая Винтовка" (Automatic Rifle). (Забавно, что в разных официальных документах АК называется как “Автоматический Карабин”, а не “Автомат Калашникова”). После некоторых ухищрений, Кольт выпустил M16, который имел переключатель автоматического огня и в основном имел 20" (20 дюймов=50,8 см) ствол.

Карабин M4

M4 появился в 90-х годах и имел 14,5" ствол  с системой карабин газа. Карабин просто означает, более короткий ствол, чем у винтовки и может произносится как "Кар-БИН" или "Кар-БАЙН"[W1] .

В большей степени речь идет о длине газовой трубки. Далее мы остановимся более подробно на этой теме.

AR-15 является гражданским полуавтоматическим вариантом M4.

Colt владеет правами на названия "AR15" и "AR-15", так что остальные производители называют свои модели по-другому (например, отечественный производитель “Зброяр”, называет свои карабины Z-15), но большинство людей всё равно называют их не зависимо от производителя  -“AR-15”.

AR-15: собрать или купить?

При покупке первого карабина AR-15 мы советуем приобрести уже собранный карабин, на украинском рынке представлено довольно большое количество брендов и моделей. От отечественного производителя “Зброяр” Z-15 (32760грн.) и китайской NORINCO CQ-A(29000грн.) до POF-USA P-415 (99100грн.).

Доводы для покупки готового карабина следующие: Вы еще не знаете всех особенностей карабина, специфику деталей и прочее. И самое главное ! Купив самый дорогой карабин, Вы не поймете и не сможете оценить его преимущества, Вы еще не знаете, что Вам нравится, что Вы хотите, поэтому начните со стандартной конфигурации. Впрочем, это Ваши деньги и Вам делать окончательный выбор.

Взрыв-схема AR-15 от компании Bushmaster

Тем не менее, в сборке своего собственного карабина для себя любимого, есть много приятных моментов. Модульность этого карабина напоминает Лего для взрослых, это не сложно и Вы сможете выбрать каждый компонент в Вашем карабине. Но мы рекомендуем заняться сборкой, начиная как минимум с Вашего второго AR-15.

Украинская действительность, заставляет нас осознано делать выбор первой арки. Это связано в первую очередь с тем, что в большинстве случаев, тюнингу подвергается карабин, который у Вас уже имеется в наличии. А о покупке следующего мы задумываемся, когда имеющийся карабин уже не представляется возможным улучшить, или Вы захотите сформировать карабин с новыми комплектующими, других производителей.

Далее мы рассмотрим различные комбинации деталей и поможем Вам подобрать их в соответствии с Вашими потребностями.

Стволы (Barrel)

Мы рассмотрим детально из чего состоит AR-15. И начнем мы со ствола (штука из которой вылетают пули и забудьте это дурацкое слово “дуло”).

Патронник (Barrel Chamber)

Патронник AR-15

Патронник это часть ствола, где патрон находится перед выстрелом (т.е. место от которого вылетает пуля).

Так как это руководство для начинающих, мы остановимся на наиболее распространенных 5.56x45mm NATO и .223 Remington. Есть огромное количество других патронников от .22 LR до .50 Beowulf, и множество вариантов .30 калибра, от .308Win до 7,62х39.

Патронник 5,56 является наименее распространенным по сравнению с .223Rem, но 5,56 дает более свободные  допуски и может выдерживать более высокое давление. Вопреки всеобщему мнению, это все-таки разные калибры, с разными допусками, патронниками и прочее. Элементарно, калибр .223Rem имеет диаметр 5,6642мм, а 5,56мм равен 0,2188".

Ниже приведены таблицы, при помощи которых, вы сможете понять разницу. Касается это в основном двух вещей: конфигурации патронника и разницы давлений для .223Rem и 5,56мм.

Разница между тремя самыми распространенными видами патронников

В третьем столбце, для наглядности указана разница в параметрах патронников .223 и 5,56

На схеме ниже, можно увидеть разницу между различными видами патронников:

Более подробно об этом вы можете прочитать здесь:

http://www.luckygunner.com/labs/5-56-vs-223/

Вот некоторые общие рекомендации по технике безопасности при использовании различных патронов в разных стволах:

·         С 5.56 стволом, вы можете использовать оба боеприпаса 5,56 и .223

·         С .223 стволом, вы можете использовать только .223

·         Гибридные патронники, такие как Вайлд (Wylde) предназначены для конкретных задач, но точность зависит от патрона и ствола.

Длина ствола

Сравнение длины стволов AR-15

Федеральный закон США гласит, что минимальная длина ствола винтовки должна быть 16 ". Это включая дульные устройства, такие как пламегасители, дульные тормоз-компенсаторы (ДТК), приборы снижения звука выстрела (ПСЗВ). Это устройство может быть включено в общую длину при условии, что оно не является быстросъемным (заштифтовано).

В Украине это регламентируется Приказом МВС Украины №622 от 21.08.98 пункт 8.8, которого гласит

“8.8. До мисливської вогнепальної зброї належать мисливські карабіни, гладкоствольні рушниці, гладкоствольні рушниці із свердловиною "парадокс" з нарізами 100 - 140 мм на початку або у кінці ствола, мисливські рушниці з свердловиною "сюпра", комбіновані рушниці, що мають нарівні з гладкими і нарізні стволи, та мисливські малокаліберні гвинтівки. Довжина стволів гладкоствольних рушниць повинна бути не менше 450 мм, а загальна довжина зброї не менше 800 мм.”

Иначе говоря ОБЩАЯ длина нарезного карабина должна быть НЕ МЕНЕЕ 800мм с учетом дульных устройств, которые не являются быстросъемными (то есть ЗАШТИФТОВАНЫ).

Например, вы можете иметь 14.5 "(368,3мм) ствол и дульное устройство по меньшей мере, 1,5"(38,1мм) длины, чтобы сделать его подходящим по требованиям закона. Эти вычисления основаны на том, что средний размер карабина без ствола со стандартным прикладом около 400мм. Путем несложных математических вычислений получаем размеры чуть более,  указанных в 622-ом приказе.

Поэтому мы рекомендуем начинающим стрелкам приобретать карабин по крайней мере с  16" (406,4) стволом, это дает возможность использовать съемные дульные устройства по своему вкусу. Наиболее распространенные длины 16 ", 18" и 20 ".

График соотношения длины ствола и скорости пули AR-15

Более длинный ствол не обязательно означает более высокую точность. Вы можете получить отличную кучность из 10,5", так как он короче, и, следовательно, более жесткий и менее восприимчивый к колебаниям ствола (перемещение ствола во время выстрела), здесь и далее, мы говорим про отстрел на кучу на классические 100м. Я лично отстреливал ствол Daniel Defence 10,5”, который давал вязанную группу на патроне с пулей весом 62gr.

Тем не менее, считается, что более длинный ствол дает более высокую скорость, так как там больше места для полного сгорания пороха. При большей скорости, окружающая среда оказывает меньшее воздействие на траекторию полета пули, на ее баллистику. Однако это утверждение спорно, поскольку зависит от множества побочных факторов (калибр, форма пули, скорость сгорания пороха и т.д. и т. п.

В среднем 16 "ствол хорош до 400 ярдов (365,7м), но после 300 ярдов (274,32м) стандартная 55gr (3,56г) пуля, становится более восприимчива к факторам окружающей среды. Для большего расстояния, нужны более тяжелые пули, такие как 62gr (4г), 77gr (4,98г) или 80gr (5,18г).

Но в конце концов, короткие стволы проще переносить и они легче, определите какую задачу вы ставите перед собой.

Твист (TWIST) ствола.

Нарезы ствола на пушке.

Следующие цифры, которые вы увидите на стволе рядом с длиной, будет шаг нарезов или так называемый твист ствола.

Его обозначают как “1:цифра” или на стволе “1/цифра”. “1:9” например, означает "один оборот на 9 дюймов". В общем, чем тяжелее пуля, тем более быстрое вращение требуется (один оборот за меньшее расстояние).

Итак, один полный оборот пули прошедшей дистанцию 7” используется для более тяжелой пули (кстати, этот твист используется в армейских AR-15 под пулю 62gr), а более длинное расстояние, за которое пуля сделает один оборот вокруг своей оси используется для более легкой пули (например, 1:9 используется для пули 55gr).

Схематический пример твистов.

На самом деле пуля под твист подбирается по длине. Есть формула Гринхилла, по которой это можно посчитать. Вес пули – это уже производная длины и принимается во внимание для упрощения вычислений.

Ниже приведен отличный график, чтобы показать вам идеальное сочетание веса пули и твиста.

Идеальное сочетание веса пули и твиста.

Наиболее распространенный твист для гражданской AR-15 это 1:9, так как 55gr является наиболее коммерчески распространенным весом пули, в то время как наиболее распространенный mil-spec твист 1:7, так как он должен стабилизировать более тяжелые пули, например трассирующих и бронебойных боеприпасов.

Материал ствола.

Много страшных, незнакомых слов мы слышим, когда речь заходит о материалах, из которых сделан ствол, но мы постараемся упростить этот список и сделать его более понятным для вас:

·         4150: Сталь используемая в mil-spec стволах

·         4140: Сталь с уменьшенным на 10% содержанием углерода, чем 4150

·         Хром молибденовый (Chrome Molybdenum/Chrom Molybdenum Vanadium/Chrome Moly) или CMV: То же, что и  4140

·         Из нержавеющей стали (Stainless Steel): Более точные,  но имеют короткую продолжительность жизни (быстрее “сгорают”, имеется ввиду более быстрый износ ствола)

Ствол из нержавеющей стали

Для обычного стрелка хороший выбор будет 4140/CMV. Если вы не стреляете много в автоматическом J режиме, то вы не получите преимуществ от ствола изготовленного из 4150 стали. Ну, если только в виде вашего более легкого кошелька, но вряд ли это преимущество.

Покрытие ствола

Имеется ввиду внутреннее покрытие канала ствола.

Хромированые стволы отличаются серой окантовкой вокруг ствола и вокруг патронника

Для чего это нужно? Например, хромирование канала ствола значительно продлевает его живучесть. Многие армейские образцы стрелкового оружия имеют как раз хромированный канал ствола.

·         Chrome Lined (покрытие хромом): покрытие, которое делает ваш ствол более долговечным в незначительный ущерб точности. Определяется наличием серого кольца на дульном срезе.

·         Ferritic Nitrocarburizing (FNC) (ферритно нитроцементация): Также известный как Tennifer, Melonite или Nitrid. Покрытие стволов с более высокой точностью, но за более дорогую цену.

·         None: нет покрытия.

Реальный настрел будет отличаться и зависит от многих факторов (температуры, состояния окружающей среды, ваше определение точности и т.д.). Но вы можете рассчитывать на  10-20 тысяч настрела, прежде чем ваш ствол придет в негодность.

Заводское тестирование ствола (Barrel Testing)

И еще вы увидите на стволе…

Испытано методами HP и MP (CL- Chrome Lined, CMV- Chrom Molybdenum Vanadium)

Испытано методами HP и MP (BFH- Barrel Forged Hammer (ствол холодной ковки)

·         MP: испытание магнитными частицами, в основном рентгеноскопия[W2] , чтобы увидеть, если есть какие-то скрытые трещины или пустоты

·         HP: испытание высоким давлением

·         None: тестирование не проводилось. Ты получаешь то, за что платишь.

Вы можете столкнуться с использованием "batch tested" ( batch-партия или пакетные испытания), которое на самом деле ничего не значит. Завод-изготовитель может испытать 1 из 10 стволов или 1 из 100 000 стволов. Мы рекомендуем использовать стволы, которые протестированы одновременно MP и HP методами.

На всякий случай, знайте, что еще есть…

Кованые стволы

·         Cold Hammer Forged (CHF) холоднокованый ствол: процесс, при котором получается более прочный ствол

·         Barrel Forged Hammer (BFH) ствол холодной ковки: то же, что CHF

·         None: Нет дополнительной обработки

CFH и BFH приводит к незначительному снижению точности, но вы получаете гораздо более прочный ствол. Если вы планируете настрел более тысячи патронов в год, это может быть стоит дополнительных затрат, ради настрела на одном стволе более 20 тысяч.

Контуры Ствола

Форма и толщина ствола, от которых будет зависеть вес.

Если вы никогда не слышали эту фразу... "Несколько грамм, превращаются в килограмм, а килограмм превращается в боль…".



Контуры стволов AR-15

Контур ствола M4

·         CAR (Colt Automatic Rifle): Просто специфическое семейство AR-15 / М-16 винтовок 70-х годов. Теперь термин для обозначения карабинной длины.

·         Heavy (Bull): жестче и тяжелее, но более точный. Может нагреться при стрельбе, что сказывается на кучности. Используется для более точной стрельбы.  .936 "в диаметре.

·         Medium (средний) (армейский, как говорят в Америке “Government” , он же M4): все для лучшего соотношения веса и точности. Контур M4 имеет вырез для гранатометов.  .750 "в диаметре.

·         Light: легкие, но более чувствительны к теплу от быстрого темпа стрельбы.  .625 "в диаметре.

Для обычного стрелка, средние или легкие контуры ствола наиболее подходящие.

Barrel Feed Ramps (Рампа подачи патрона)

Это вольный перевод, без заявки на точность, но смысл в том, что в аппере имеются две направляющие, которые должны надлежащим образом совмещаться с баррел екстеншн (barrel extension, по сути казенник) который установлен на стволе. При чем, “barrel extension” отдельная деталь в AR-15 стволах, а сам ствол вкручивается внутрь этой детали.

Barrel Extension самостоятельная деталь

…и в сборе со стволом

 Совместимость M4 казенник/AR15 аппер

При покупке собранного карабина, проблемы совместимости не должно быть, но лучше обратить на это внимание. Проблема может возникнуть при сочетании аппера М4 и райфл баррел екстеншена (на картинке выше нижняя слева), патрон будет подаваться через рампу и пуля упрется в выступ баррел экстеншена, соответственно произойдет неподача патрона как минимум или перекос или двойная подача и прочее.

Ну вроде со стволами мы закончили… Уф ! Пойдем далее.
