Как выбрать свою первую AR - часть 2

Газоотводная система AR-15

Теперь, когда вы специалист по стволам  AR-15, мы рассмотрим систему газоотвода.

Газоотводная система нужна для автоматической перезарядки оружия и происходит это за счет

использования энергии пороховых газов.

Существует два типа газоотводов используемых на системах AR-15:

·         Прямого воздействия Direct Impingement (DI)

·         Поршневой (Piston/Gas Pistons)

Система прямого воздействия была в несколько измененном виде использована на шведской винтовке Ljungman AG42B, выпуска 1942 года, а до того на ряде французских самозарядных винтовок.

Так же отличия имеет и BCG. Газкей (gas key/carrier key, это одно и то же) на этих системах, тоже разный.

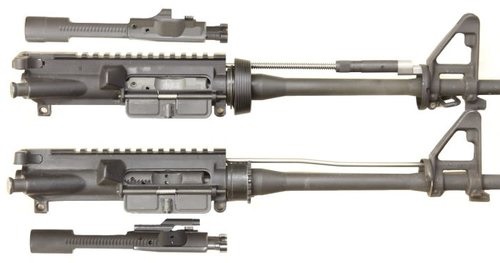

Обратите внимание на газкей на затворных группах, верхний под GP, нижний с носиком трубкой для DI

Direct Impingement против Gas Pistons

Работа автоматики происходит за счет пороховых газов. Отведенные из канала ствола по тонкой газоотводной трубке (выше ствола, выходящей из корпуса переднего прицельного приспособления (FSB), воздействуют непосредственно на затворную раму (а не на поршень, как во многих других схемах) толкая её назад.  Движущаяся затворная рама поворачивает затвор, тем самым выводя его из зацепления с казенником. Дальше затвор и затворная рама движутся под действием остаточного давления в патроннике, сжимая возвратную пружину, одновременно с этим выбрасывается стреляная гильза и сжимается возвратная пружина находящаяся в корпусе трубы приклада (кстати, эта система тоже не нова и впервые применялась на легендарной винтовке FG42, которую использовали десантники третьего рейха). Далее под воздействием разжимной силы пружины затворная часть возвращается в первоначальное положение, при этом подбирая патрон из магазина, досылая его в патронник и, проворачиваясь, закрывает его на семь боевых упоров. Далее процесс начинается сначала.

Подавляющее большинство AR-15 имеют газовую систему именно прямого воздействия.

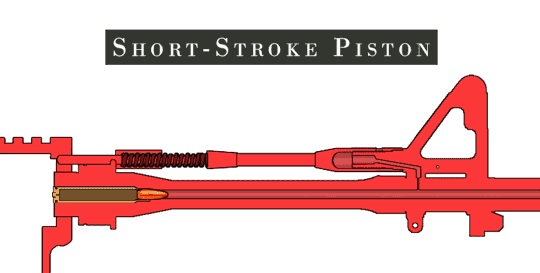

Gas piston

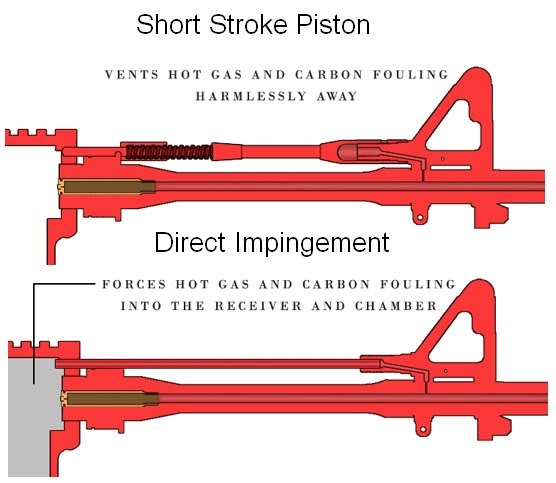

Сравнение прямого воздействия и поршня

Преимущества поршневой системы:

·         Более чистая, поскольку большая часть газов выходит в атмосферу

·         Более надежный в экстремальных условиях (вода, пыль и т.д.)

Недостатки поршневой системы:

·         Стоимость намного выше, чем стандартная система прямого действия

·         Больший вес и разбалансировка в сторону утяжеленной передней части

·         Фирменные детали, уникальные для каждого производителя

·         Страдает точность

Если вам не надо стрелять в воде или в сильной пыли или в других экстремальных условиях, то мы рекомендуем стандартную схему прямого действия, которая к тому же сильно сэкономит ваши финансы.

НО ! Как же приятно чистить карабин с газпистоном ! Поэтому лично я использую систему газпистон. На дистанциях, на которых мы преимущественно работаем, кучность не страдает, а экономия времени при чистке колоссальная. Поэтому если вы можете себе позволить и не собираетесь заниматься варминтом со своим AR-15, а также обладаете некой долей ленивости по части чистки оружия, газпистон система-ваш выбор !

НО !!! При должном обслуживании система прямого действия является очень надежной и все-таки именно ее используют в армии. К тому же, если вы хотите получить аутентичный карабин, вы выберете именно этот вариант.

Так что выбор только за вами !

Виды Direct Impingement Gas System

Длина трубки системы DI может быть разной.

Винтовочная длина традиционно используется для стволов 18” и более, но есть странная модель “Dissipator” (“Гаситель”) в которой использована длина трубки 12”, на 16” стволе.

Газовые системы AR-15 разной длины, для 16 " стволов обычно используют carbine и midlength .

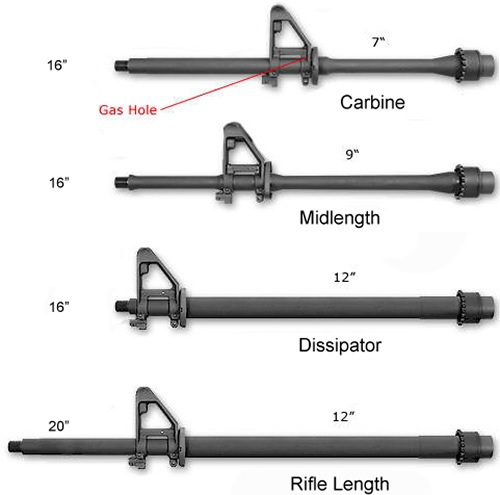

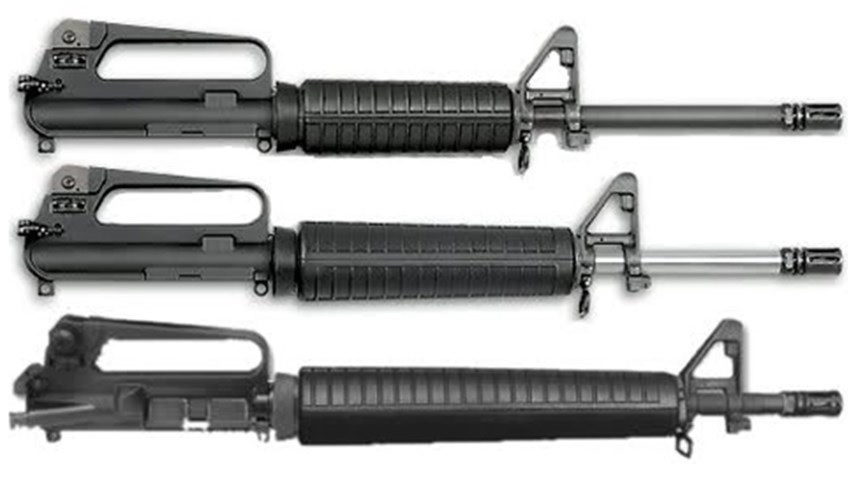

Carbine-Midlength-Rifle газовые системы на примере  16 " ствола.

Газовая система средней длины имеет ряд преимуществ, так как имеет большее расстояние между целиком и мушкой (что увеличивает угол обзора), а также дает возможность установки более широкого спектра цевий с планками пикатини, которые идут от аппера до мушки.

Она также теоретически делает стрельбу более мягкой и комфортной, поскольку за счет большей длины давление газов, которые воздействуют на газкей (gas key)снижено.  Кстати говоря, с этой целью иногда применяют так называемый pigtail (пигтэйл(поросячий хвостик), это газовая трубка с одной и более спиральным кольцом. Но комфорт стрельбы, зависит от многих других факторов, включая размер газблока, буфера и комбинации пружин.

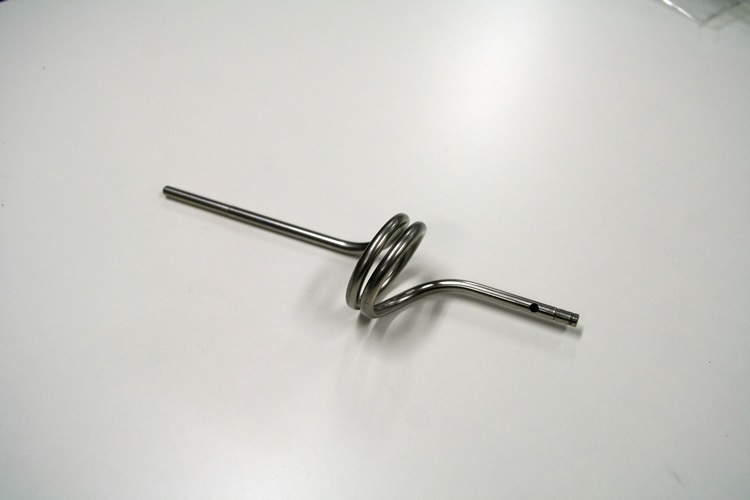

Pigtail

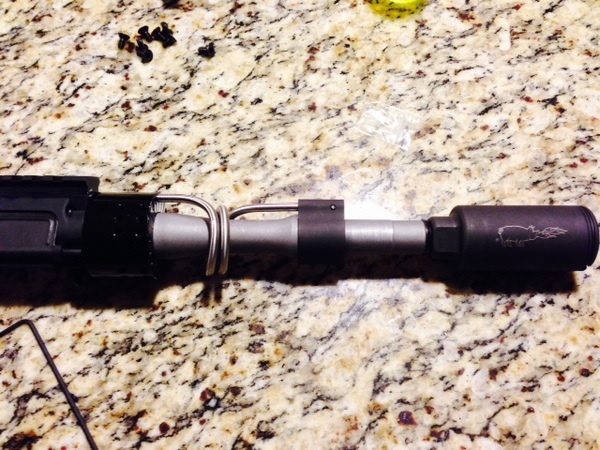

Pigtail установленный на карабине AR-15

Вроде с газовыми системами разобрались…ах, да ! Газблоки…

Газовые блоки (Gas Block)

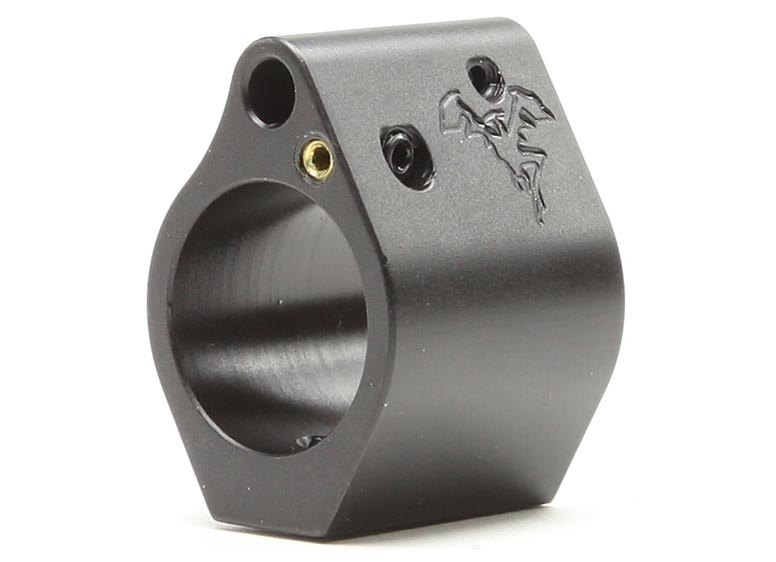

Низкопрофильный регулируемый газовый блок

До этого, в статье, рассматривались в основном газовые блоки в виде интегрированного в базу переднего прицельного приспособления (FSB-Front Sight Base) или так называемой “мушки”.

Мы рекомендуем, для начинающих, вариант базового блока, вы будете иметь мушку и надежность (газблок (FSB) заштифтован  на стволе), а также закрепленное (не “вывешенное” цевьё).

Вы также можете пойти по пути стачивания/срезания передней мушки, для установки в дальнейшем свободновывешенного цевья.

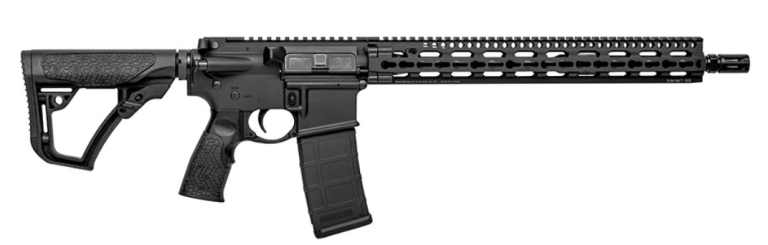

Daniel Defense AR-15 Flattop, DDM4 V11 со свободновывешенным цевьем

Существует множество AR-15, в которых используются низкие газблоки, которые позволяют установку свободновывешенного ствола. Многие из таких газблоков регулируемые, что позволяет отрегулировать давление газов и сделать вашу винтовку наиболее комфортной в сочетании карабин-боеприпас, и заставить карабин работать плавно, без лишней отдачи. И контролировать недогаз (short stroking-короткий ход затвора) или перегаз (overgas).

Пару слов для понимания того, что вы сейчас прочитали.

Недогаз – явление, возникающие при слабом давлении газов на газкей, вследствие чего не происходит автоматическое перезаряжание. И наоборот, перегаз – это повышенное давление, вследствие чего возникают паразитные явления, влияющие на кучность стрельбы. Одним из признаков перегаза является выброс гильзы из окна экстрактора вперед от стрелка (при нормальном давлении, гильза выбрасывается почти перпендикулярно оси ствола.

Свободновывешенный ствол в основном используется в высокоточной стрельбе, достигается это закреплением ствола только в месте крепления к ресиверу (в нашем случае его роль выполняет аппер), таким образом нет никаких механических помех для колебаний ствола при выстреле. (Про колебания ствола, амплитуду колебаний, влияния на кучность и прочее нужно рассказывать отдельно.)

А свободновывешенное цевье закрепленное на аппере, образует по сути защиту ствола от механических воздействий при хвате.

Цевья

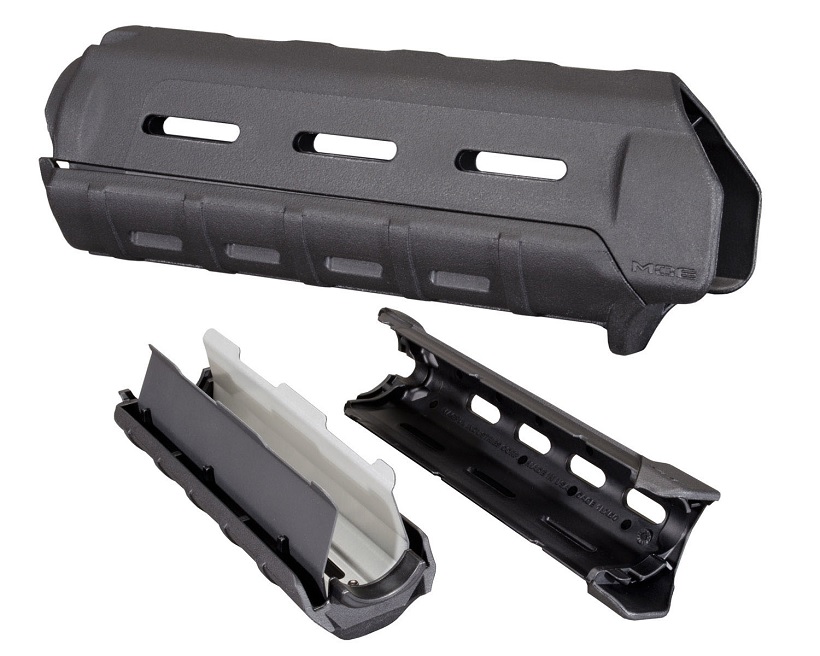

Цевьё Magpul MOE M-Lok Car Length

Газовые блоки в виде переднего прицельного приспособления (FSB), почти всегда заставляют вас использовать не вывешенное цевье. Это означает, что цевье состоит из двух частей и упирается в базовый газблок (FSB), частично касаясь ствола, что в общем делает ваш карабин менее точным.

Но для непритязательных или начинающих стрелков, будет удобнее с не вывешенным цевьем. Сочетание теплоотводящей пластины из метала внутри и композитный полимер из которого сделано такое цевье, до сих пор являются широко распространенными и доступными.

На фото выше Magpul MOE для карабина с Carbine или Midlength трубками позволяет добавлять планки Пикатинни  для крепления дополнительного оборудования или непосредственно использовать новую систему крепления от Magpul: M-LOK.

Система Пикатинни являются общепринятым стандартом универсальных креплений и выглядит как выступающие прямоугольники. Ниже приведен пример цевья, так называемого "квадрейла", так как на нем  Picatinny рейки со всех четырех сторон. Хотя они, конечно, прибавляют вес.

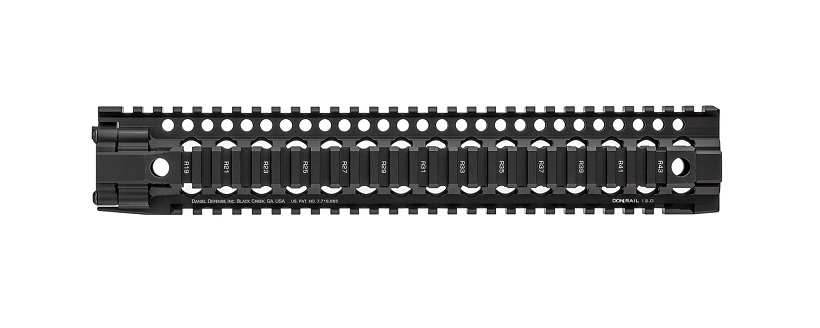

Daniel Defense DDM4 Rail 12.0

И, конечно, вы видели свободно вывешенные цевья с использованием низкопрофильного газблока. Они позволяют производить серию выстрелов с минимальным отрывом, то есть дают большую кучность боя, так как ничего не касается ствола вдоль всего цевья. Они стоят значительно дороже, например DDM4 Rail 12.0 стоит в США 395$, но позволяют установить кучу дополнительного оборудования на множестве RIS-планок (Rail Interface System или Rail Integration System).

Теперь поговорим о действительно серьезных вещах ...

Затвор (Bolt Carrier Group (BCG)

Как работает болт керриер груп

По существу, это двигатель, который заставляет работает AR-15. Болт (Bolt) расположен в затворной раме (болт карриер), и вместе они составляют затворную группу (BCG).

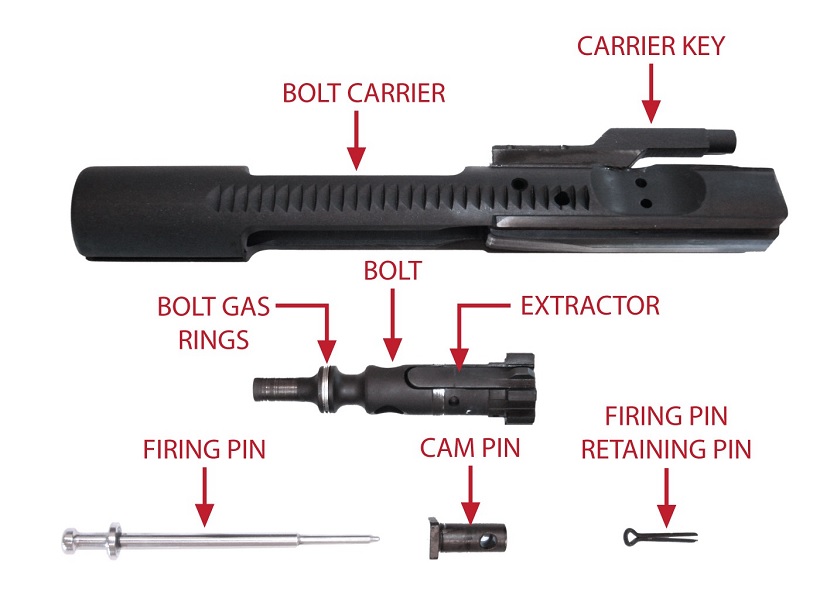

Схема BSG

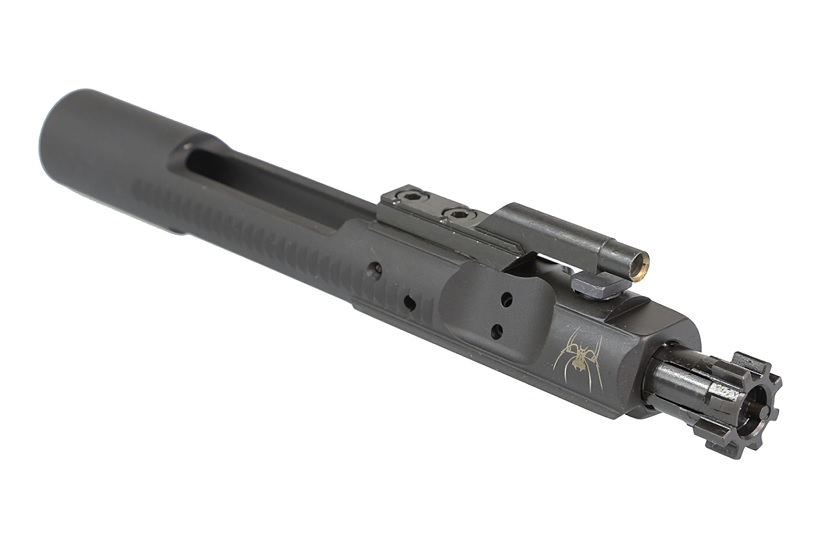

BCG AR-15

Затворная группа движется назад, когда вы тянете за рукоятку заряжания (Charging Handle)

Charging Handle

И когда вы отпускаете ручку заряжания, BCG движется вперед, подбирая из магазина патрон и досылает его в патронник. Никогда не сопровождайте ручку перезарядки ! Отвели назад и резко просто отпустите её, все остальное за вас сделает возвратная пружина.

Когда вы нажимаете на triqqer (триггер (спусковой крючок), hammer (хаммер (курок), ударяет в firing pin (файринг пин (ударник), который тоже находится в затворной группе.

Боек бьет по капсюлю гильзы, который зажигает порох и отправляет пулю в ствол.

Теперь газовая система начинает работать…

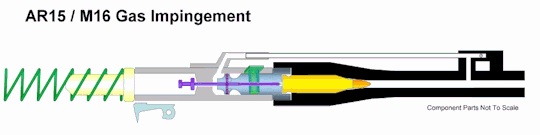

Демонстрация работы системы показана ниже:

Semi-Auto и Full-Auto BCG

(Полуавтоматическая и автоматическая затворная группа)

Затворная группа продается в вариантах для автоматического и полуавтоматического огня. В Украине продаются карабины в основном с вариантом полуавтоматической затворной группы(ЗГ), но имея автоматическую ЗГ, это не означает, что ваш карабин будет способен вести автоматический огонь. Обычно  её используют для замедления (за счет дополнительного веса) отката ЗГ назад. Приобрести её можно на тематических форумах, но помните ЗАМЕНА ОСНОВНЫХ ЧАСТЕЙ ГРАЖДАНСКОГО ОРУЖИЯ НЕ В ЛИЦЕНЗИРОВАННЫХ МАСТЕРСКИХ ПОДПАДАЕТ ПОД УГОЛОВНУЮ ОТВЕТСТВЕННОСТЬ ! Для автоматического огня нужен еще ряд доработок карабина, но поскольку законодательством Украины автоматическое оружие запрещено для оборота на гражданском рынке, мы этот вопрос рассмотрим позже в исключительно информационном аспекте.

Обратите внимания, что они внешне практически одинаковые, но нижний вариант FA.

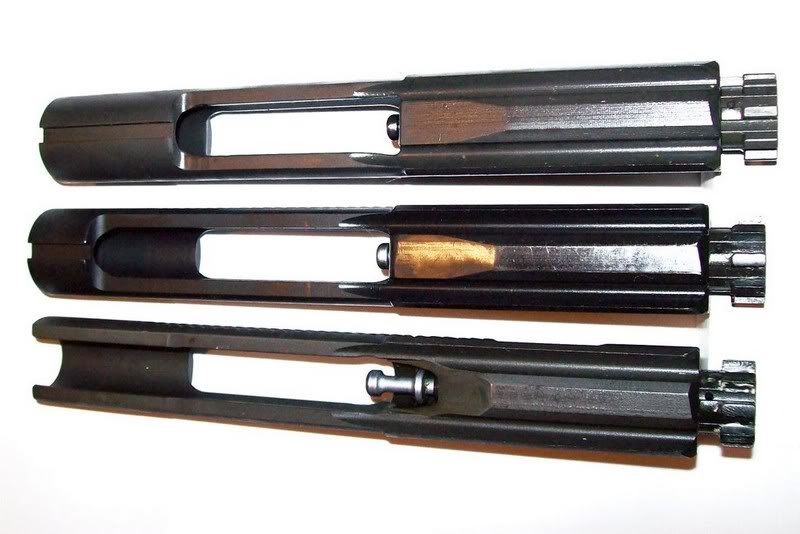

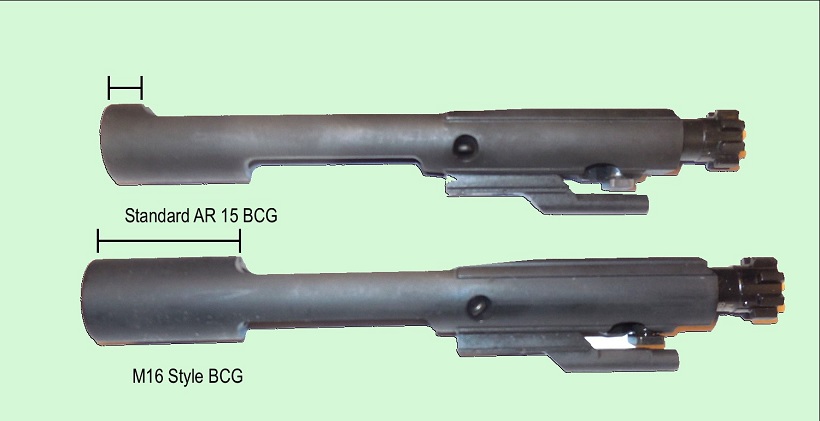

AR-Semi-Auto против Full-Auto BCG

Сравнение BCG AR15

 Фуллавто имеет защиту ударника от набоя курка во время повторного взведения. На фото, внизу находится ЗГ с максимально открытым бойком и меньшим весом, что однозначно определяет его как полуавтоматический.

В действительности это не имеет значения, какая именно установлена ЗГ в вашем карабине, большинство производителей ставят FA BCG. Большинство карабинов имеют легкий over-gas (перегаз) и что-бы карабин мог работать с большинством боеприпасов и был надежен, используется BCG FA с дополнительной защитой бойка и более тяжелой группой.

Мы в этой статье уже касались вопросов перегаза или овергаза (over-gas)? Но остановимся поподробнее на этом вопросе.

В идеальных условиях, газблок должен создать то давление газа, которое сможет переместить затворную группу назад настолько, чтобы преодолеть усилие возвратной пружины и захватить при движении обратно патрон и дослать его в патронник для следующего выстрела..

Тем не менее, есть проблема, заключающаяся в патронах с меньшим зарядом, копоть, использование приборов снижения звука выстрела, которые в свою очередь влияют на давление создаваемое при выстреле.

Поэтому изначально производители настраивают газблоки таким образом, чтобы автоматика сработала наверняка, не смотря на все негативные воздействия при процессе перезарядки.

Покрытие BCG

Одним из модных нововведений является покрытие BCG всевозможными материалами, которые позволяют облегчить чистку, требуют меньшего количества смазки и работают дольше между чистками, что позволяет использовать их в более экстремальных условиях.

Никель-хромовое, нитрид титана, оксид хрома, хром, молибден и прочие сочетания покрытий.

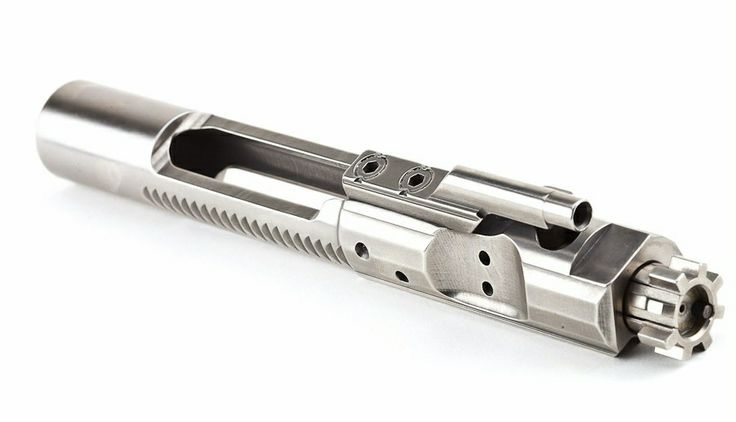

BCG покрытый никель бором

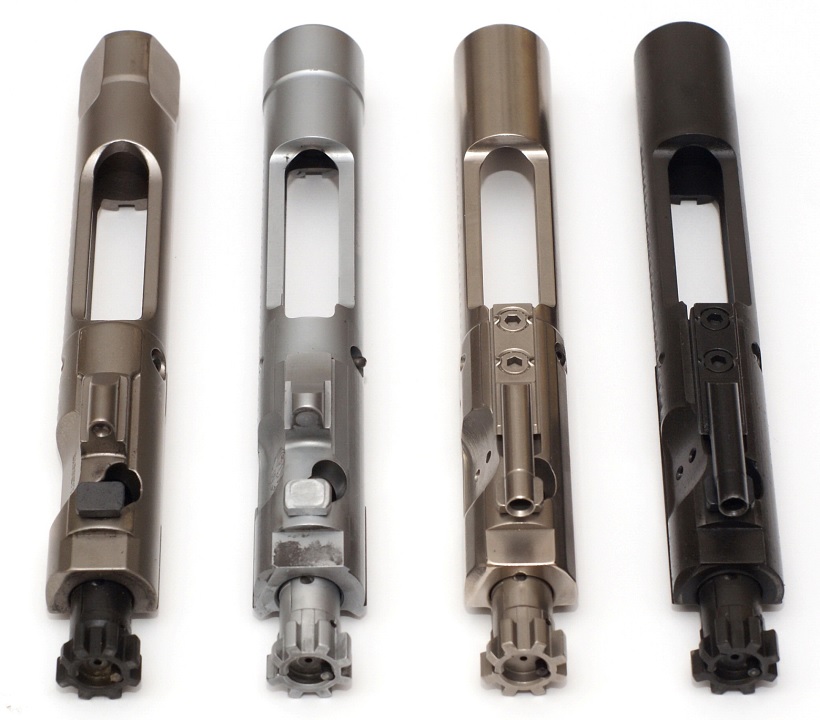

Различные виды покрытий.

Если вы используете свой карабин в жестких и экстремальных условиях или постоянно используете прибор снижения звука, который закидывает копотью затворную группу, ресивер и прочие детали карабина, то для вас это хороший вариант облегчить свою жизнь и продлить жизнь вашего AR.Или постоянно следить за чистотой и смазкой для нормальной работы автоматики.

Другие не менее важные детали.

Труба приклада, она же буферная трубка.

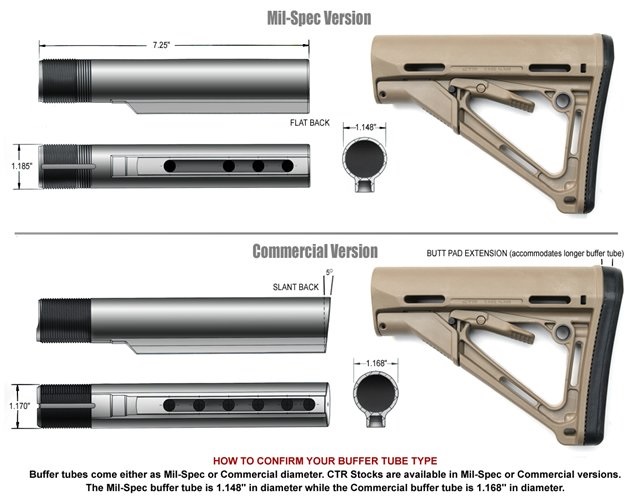

Сравнение труб Mil-Spec и так называемой коммерческой (гражданской)

На самом деле, все, что вам нужно об этом знать, что армейская труба более прочная и имеет больше вариантов фиксации, чем гражданская, шесть, вместо четырех. Однако помните, что покупая приклад для установки на свой карабин, вы должны учитывать, какая у вас труба, так, как они имеют разные диаметры и строение задней части.

Trigger Group (Триггер или УСМ (Ударно-Спусковой Механизм)

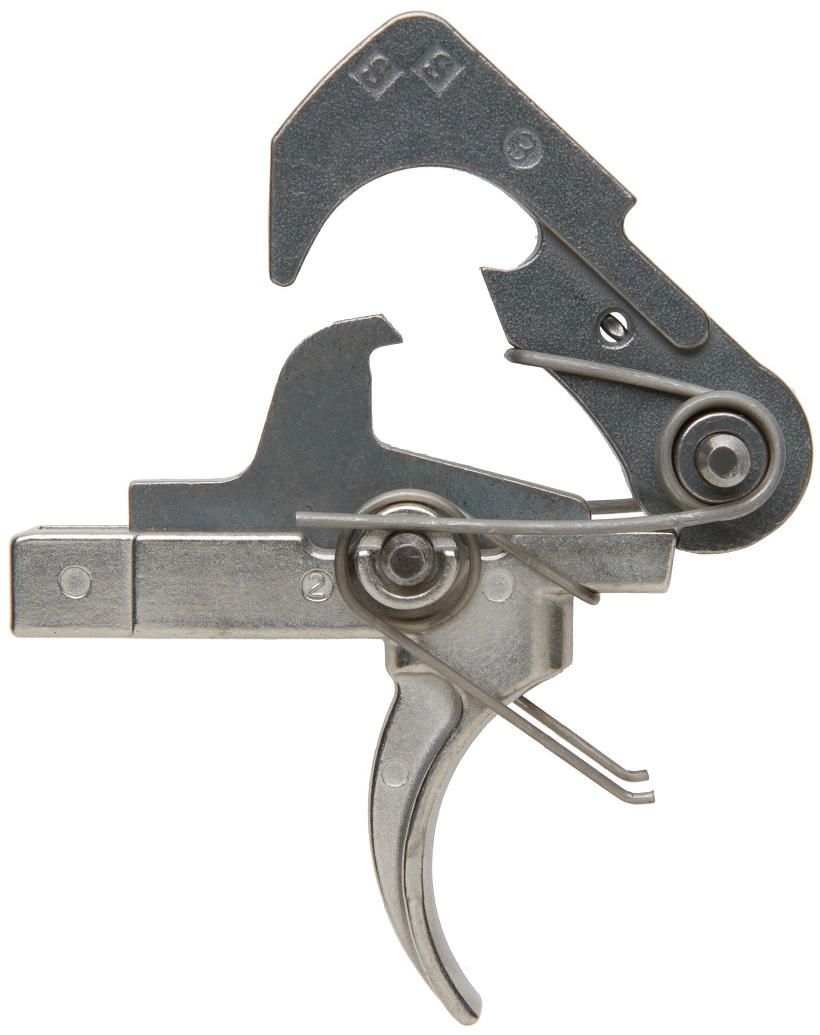

Mil-Spec AR-15 Trigger

Триггер групп состоит из двух основных деталей, это собственно сам trigger (спусковой крючок) и hammer (курок). Не путайте и не называйте курком спусковой крючок ! J И трех пружин с разобщителем.

Для начинающего стрелка, я порекомендовал бы стандартный УСМ Mil-Spec. Это может показаться странным на первый взгляд, однако он имеет ряд преимуществ. И первый из них это надежность.

На карабины, которые вы будете использовать для высокоточной стрельбы, лучше поставить одно или двух стэйжевый (stage-ступенька) УСМ.

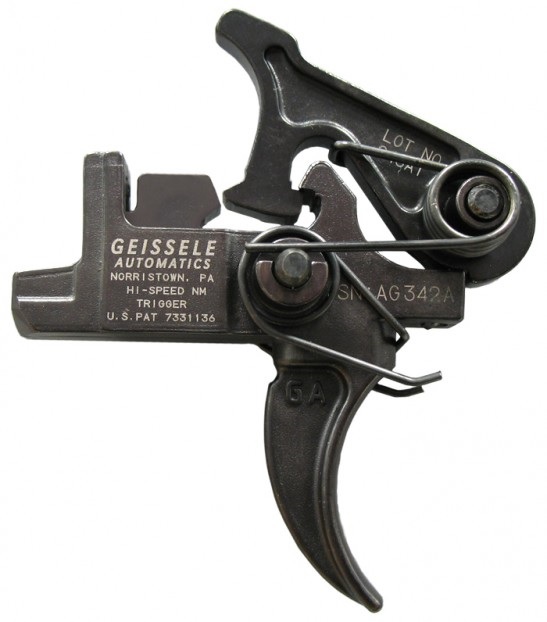

Тюнинговый УСМ от GEISSELE

Однако, хочу заметить, ПЕРВОЕ, что нужно подвергнуть тюнингу, это именно УСМ. После некоторого настрела вы сможете почувствовать разницу, выбирайте наиболее распространенные модели для установки, так как их великое множество и вы не сможете сразу подобрать для себя оптимальный вариант.

Например распространенные модели таких производителей как Geissele или Timney. Существует по истине ОГРОМНОЕ количество фирм производящих УСМ для AR от максимально облегченных с коротким ходом триггера, до деталей УСМ закрепленных на подшипниках, когда через какое-то время вы поймете, что вы хотите, поверьте, будет очень непросто сделать выбор ! J Например, я использую двухстэйжевый УСМ от Timney с не вращающимися осями УСМ, он меня вполне устраивает, по всем параметрам и пока я его не собираюсь менять.

Оптика, аксессуары, дополнительное оборудование

Мы не будем подробно останавливаться на этом пункте, это просто невозможно, до конца жизни можно писать эту статью, чтобы сделать краткий обзор всего, что вы можете установить на ваш карабин. Даже перечисление групп устройств состоит из длинного списка.

Оптика

Поработайте сначала со штатными прицельными приспособлениями, поймите, что вам нужно и как вы будете использовать ваш карабин. Для одних задач нужен коллиматорный прицел, для других оптический и установленный под углом коллиматор или механические прицельные приспособления. А еще есть приборы ночного видения, магниферы, тепловизионные приборы и прочее. В общем, определитесь, что вам нужно и для чего. Начните с коллиматора и двигайтесь дальше. Рекомендовать вам я ничего не могу, не зная, как вы будете использовать оружие.

Сошки

Опять таки, есть огромное множество сошек, но для начала определитесь, нужны ли они вам…

Наиболее распространены сошки Harris и сомнительная, на мой взгляд, ручка переноса огня с интегрированными в нее сошками. Но что захотите вы, известно только вам.

Ручки переноса огня

Самые разные, длинные, короткие, со встроенными фонарями, сошками… Под углом 45 и прямые и прочее, прочее…

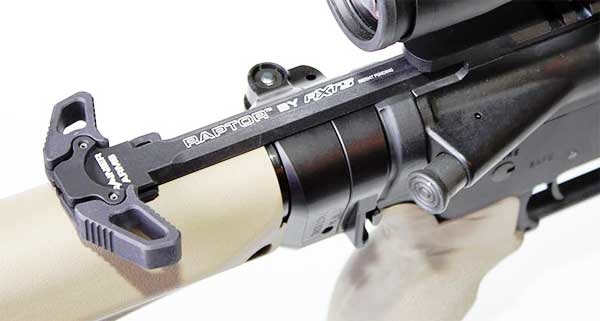

Рукоятки перезарядки

К рукоятке отнеситесь серьезно. Для левшей, выбор будет более-менее ограничен, но состоящий из списка производителей.

Если ваша “сильная” рука правая, вам придется тяжело ! :-)

Обратите внимание на увеличенную скобу рукоятки для комфортной работы в перчатках и на небольшие выступы сверху и по обеим сторонам в месте тяги затвора, они облегчают заряжание.

Приклад

Моё мнение, не устанавливайте приклад с широким тыльником, это значительно усложняет работу с оружием. И если вы не занимаетесь высокоточной стрельбой, не устанавливайте тяжелые с множеством регулировок приклады. Вообще чем проще, тем лучше. Возможность регулировок телескопического приклада в основном используется для регулировки, которая зависит от вашей экипировки, например бронежилета. Стандартно регулировка производится по руке, вы должны спокойно удерживая оружие за пистолетную рукоять сложить руку в локтевом суставе и сдвинуть приклад до упора в сгиб локтя.

Пистолетная рукоять

Пистолетная рукоять должна быть анатомической (точнее биологической, поскольку анатомическая (а такие тоже существуют) предусматривает формирование под руку конкретного человека, но не буду отходить от традиционного названия) и комфортно лежать в руке. При этом ладонь должна плотно облегать рукоять, а большой палец образовывать подобие кольца при хвате. Тюнинговая пистолетная рукоять позволяет сделать комфортным удержание людям с разными параметрами кистей рук. Выбирайте наиболее удобную для вас, от скелетона, до рукояток с контейнерами для хранения оружейных принадлежностей.

Кнопка сброса магазина

На самом деле цель замены кнопки сброса магазина одна, увеличить площадь самой кнопки, для удобства извлекания/сброса магазина. Здесь тоже возможны варианты от просто круглой шляпки, до вынесенной в сторону пистолетной рукояти скобы. Не переусердствуйте с этим, чтобы не происходило самостоятельного нажатия и кнопка не мешала вам.

Кнопка сброса затворной задержки

Когда патроны в магазине заканчиваются BCG встает на так называемую затворную задержку, для того, чтобы вставив полный магазин, вам не пришлось заряжать оружие ручкой зарядки. Досылание патрона происходит простым нажатием на кнопку слева в верхней части ловера. Существуют ловеры на которых кнопка продублирована справа, обычно над кнопкой сброса магазина. Если таковой нет, можно поставить рычажек от Magpul на вашу кнопку или заменить на кнопку от Phase 5 Tactical.

Спусковая скоба

Это больше украшение, нежели имеет какое-то функциональное значение. Хотя говорят, что в перчатках неудобно со стандартной скобой… Но сотни тысяч бойцов как-то с этим справляются…)))

Цевье

Огромный выбор, предоставляю целиком сделать вам выбор самостоятельно.

Обратите внимание только на один момент, часто дешевые цевья невозможно закрепить жестко относительно аппера и он смещается относительно оси ствола (на который мы устанавливаем заднее прицельное приспособление(целик) и когда мы устанавливаем переднее прицельное приспособление (мушку), они двигаются относительно друг друга сводя на нет вашу пристрелку.

ДТК (muzzle brake) Дульный Тормоз Конпенсатор

Нужен для гашения подброса ствола и отдачи оружия.

Бесконечная тема…)))

Просто выберите свой, все они работают в той или иной мере.

Эпилог

Искренне надеюсь, что эта статья поможет вам сделать свой выбор и теперь вы сможете более осознано выбрать вашу первую AR-15!

© Александр "Skiff"
